2-3-3 感应电机的特性

如第1章所示,旋转磁场型电机的同步速度取决于下面的公式。

以下公式

NS:同步转速(分速)[rPM] N0:同步转速(秒速)[rps]

f:电源频率[Hz] p:电机极数

转差率

思考感应电机动作时,转差率是其中的重点。为了在线圈中产生电流,线圈需横穿磁场。

因此,磁场与线圈之间需存在相对的速度差。

因为该速度差,电机会以稍慢于同步速度的速度旋转。

将与该同步速度之间的速度差称为转差率,以s表示。转差率s使用下面的公式表述。

以下公式

N:转子转速[rpm] NS:同步转速[rpm]

转差率通常表述为百分比,动力用感应电机的转差率为额定负载运行的2~3.%。如果是小型单相电机,则值会稍大一些。

转速与扭矩

图2.40 表示感应电机的特性。设计成转子的铝导体电阻变小的电机在高速区效率会提升,设计成电阻变大的电机在低速区的扭矩会增大。

电阻小的电机在特性曲线的最大扭矩右侧区域,即使负载增大,速度也只是稍微下降,扭矩在增大后稳定。

即,这种电机即使负载变化,速度也几乎不会变化。

将横轴设为扭矩,纵轴为转速绘制这种电机的特性,再加上此时的电流和效率,则变成图2.41

将该曲线与之前的直流电机特性进行比较,则会发现感应电机有以下特征。

●负载变化后,扭矩会发生相应变化,但速度没有大的改变

●扭矩与电流的关系不是直线

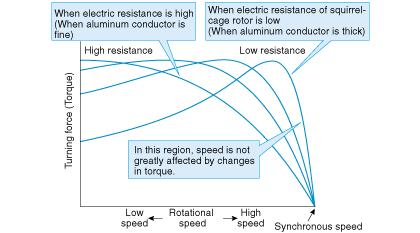

图2.40 鼠笼式感应电机的扭矩与转速(NーT特性)

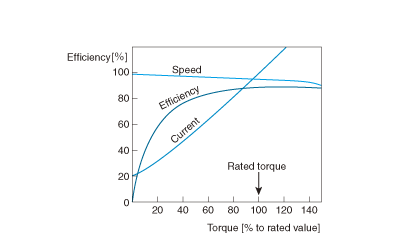

图2.41 鼠笼式感应电机的负载特性(例子)
