2-2-4 无刷直流电机的接线

下面让我们观察一下无刷直流电机的线圈接线方法。
无刷直流电机有2种接线方法。
一种是如图2.27 中与直流电机的转子绕组对比那样,将线圈连接成环状的方法。这称为Δ接线(三角形接线)
另一种是将3个线圈的U、V、W作连接到一点的方法。
这称为Y接线星形接线。星形接线中,将线圈连接在一起的部分称为中性点或公共点。
星形接线时,也能够对各线圈的电流实施控制,但开关的开闭有稍许不同。

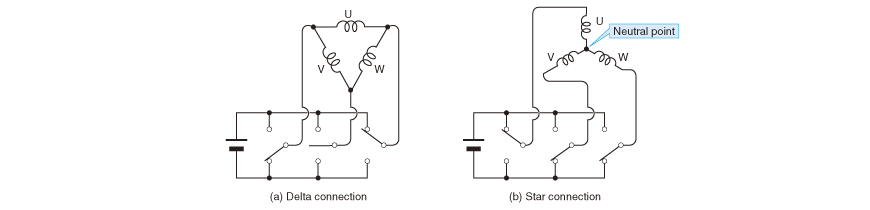

图2.28 在星形接线中切换产生与图2.27① 的三角形接线时相同的电源开关切换方法。

图2.28通过星形接线设置成与三角形接线相同的通电状态

电机采用哪个接线方法取决于所使用电压及用途,但除特殊电机外,一般都会采用星形接线。
