拨动开关 ET

高容量小型拨动开关

外壳采用具有自熄性的酚醛树脂，具备优异的耐热性、耐电弧性和耐漏电痕迹性。 接点结构经过优化设计，可有效消除抖动和反弹现象，防止绝缘性能的劣化。

特点
标准尺寸的高容量拨动开关 提供多种电流规格、开关功能和端子类型

产品咨询

少量的订购，可通过以下商城进行

立创商城

贸泽电子

产品参数

基本信息

电路 1~4PST 1~4PDT 6PST 6PDT
端子类型 快速连接 螺丝端子 焊接端子 板安装型焊接端子
安装类型 通孔 面板安装 板式安装
开关功能 ONｰON ONｰOFF ON-OFF-ON ON-(ON) (ON)-OFF-(ON) ON-OFF-(ON) OFF-(ON) ON-ON-OFF
密封性 无可水洗

产品信息

设计图

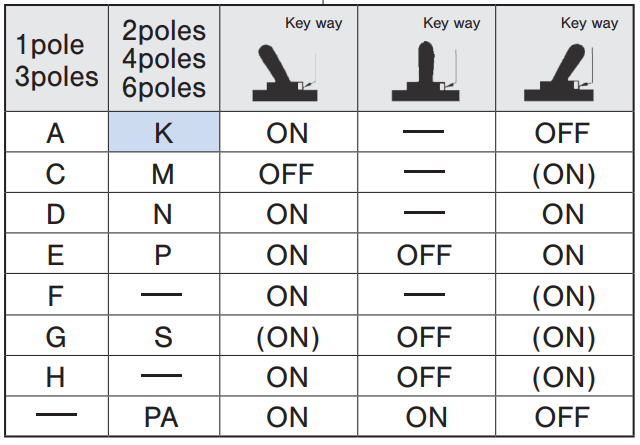

①开关特性

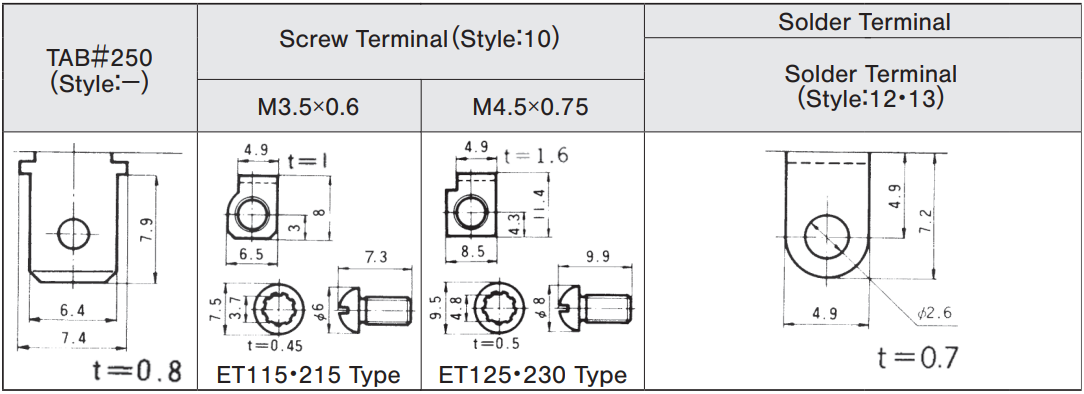

②端子类型和尺寸

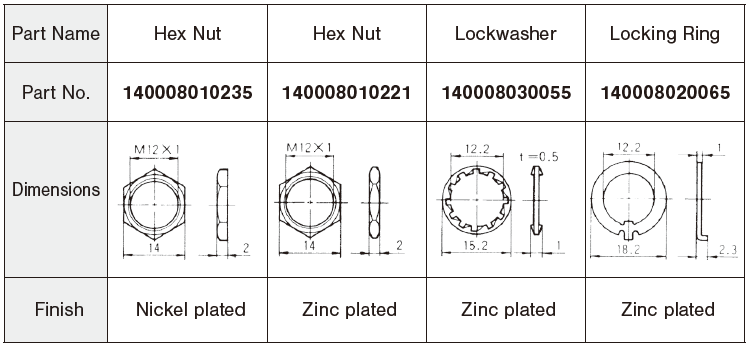

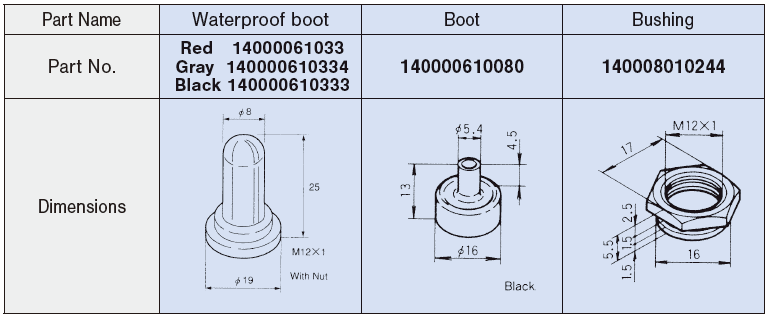

③标准配件《开关附带》




④可选配件

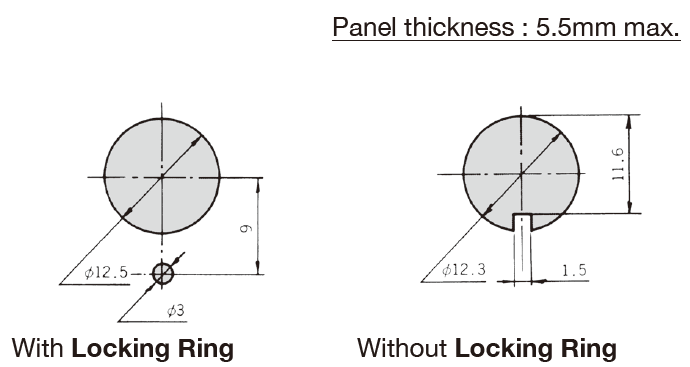

⑤面板切割尺寸

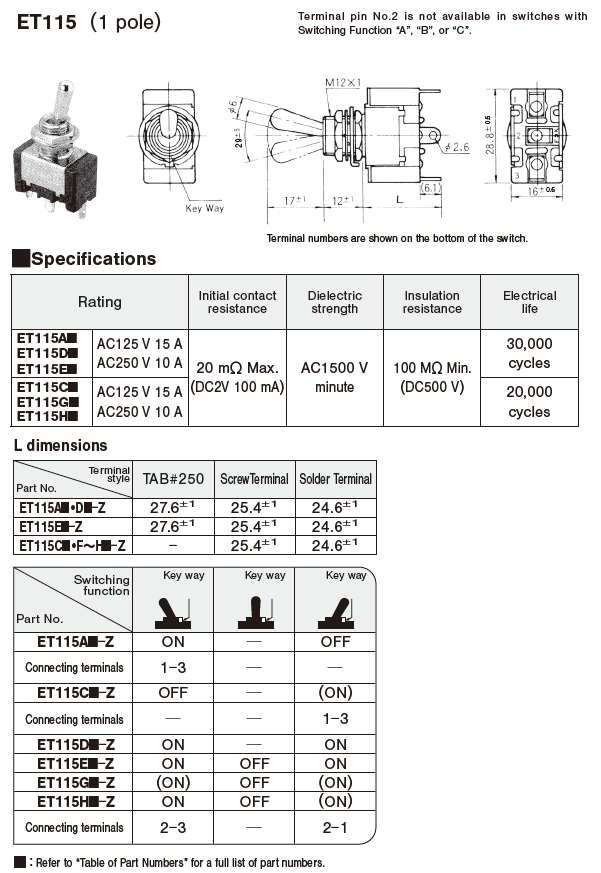

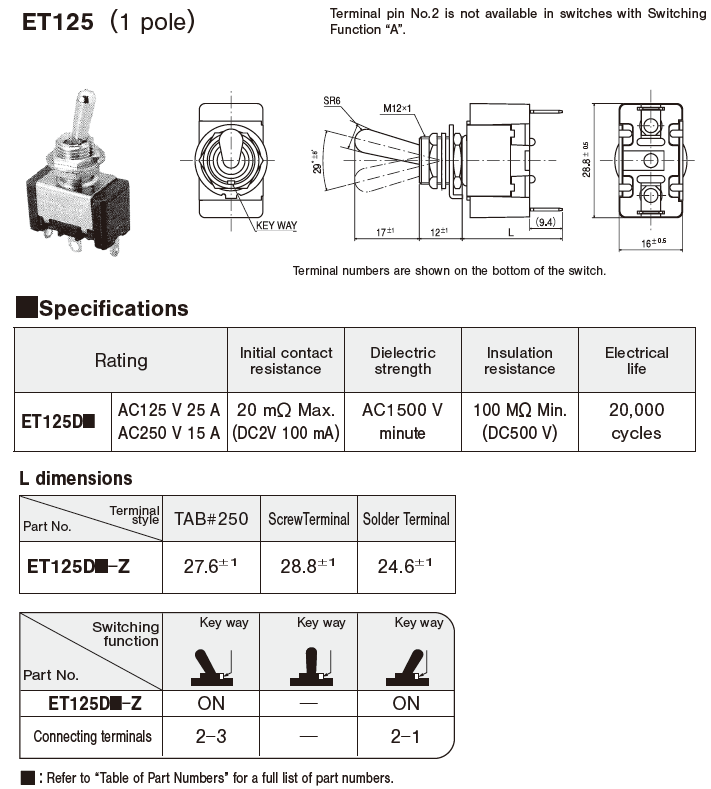

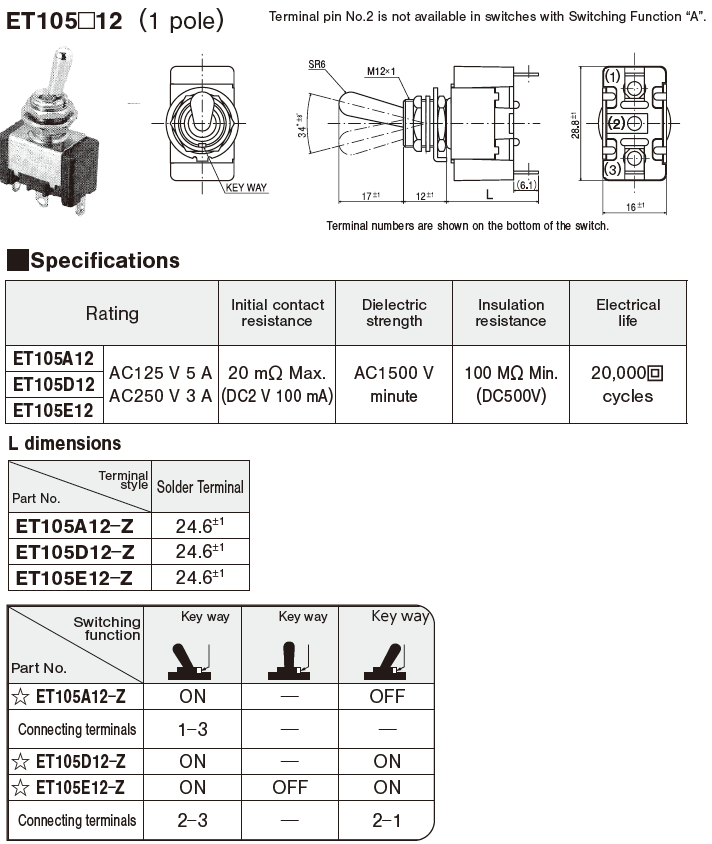

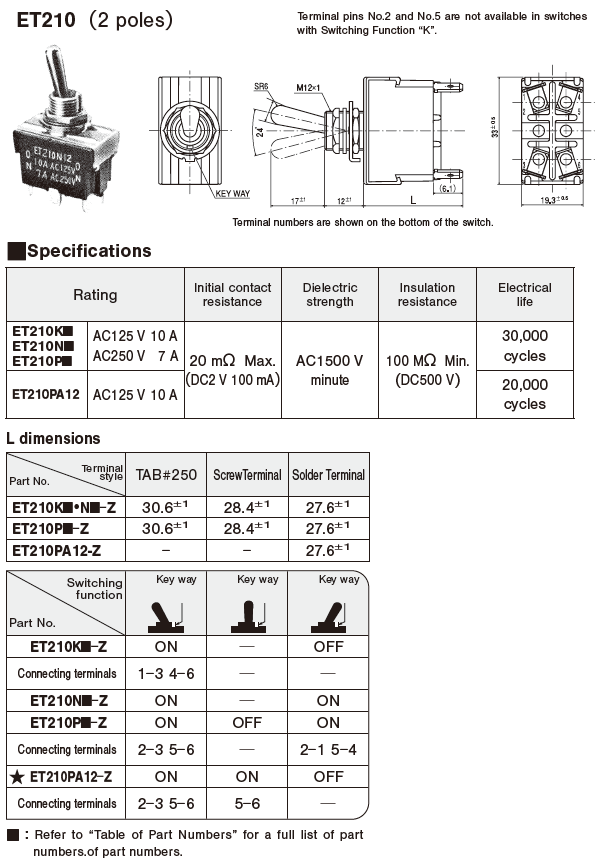

⑥外形尺寸















ET小型拨动开关选择表

系列名 极数 额定 开关特性 端接样式
ET105 1 AC125V 5A
AC250V 3A		 ON-OFF
ON-ON
ON-OFF-ON		 焊接端子

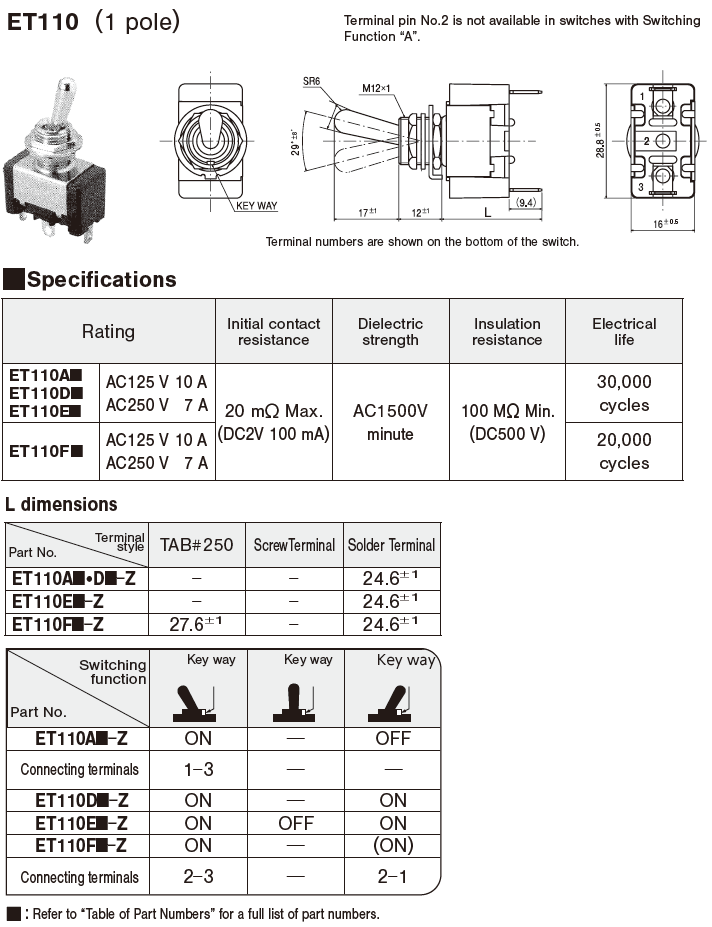

ET110 1 AC125V 10A
AC250V 7A		 ON-OFF
ON-ON
ON-OFF-ON
ON-（ON）		 焊接端子
TAB＃250
螺丝端子(M3.5×0.6）
ET210 2

AC125V 10A
AC250V 7A

AC125V 10A

ON-OFF
ON-ON
ON-OFF-ON
ON-（ON）

ON-ON-OFF

 焊接端子
TAB＃250
螺丝端子(M3.5×0.6）
ET115 1 AC125V 15A
AC250V 10A		 ON-OFF
OFF-(ON)
ON-ON
ON-OFF-ON
(ON）-OFF-（ON）
ON-OFF-（ON）		 焊接端子
TAB＃250
螺丝端子(M3.5×0.6）
ET215 2 AC125V 15A
AC250V 10A		 ON-OFF
OFF-(ON)
ON-ON
ON-OFF-ON
(ON）-OFF-（ON）
ON-OFF-（ON）		 焊接端子
TAB＃250
螺丝端子(M3.5×0.6）
ET315 3 AC125V 15A
AC250V 10A		 ON-OFF
OFF-(ON)
ON-ON
ON-OFF-ON
(ON）-OFF-（ON）
ON-OFF-（ON）		 焊接端子

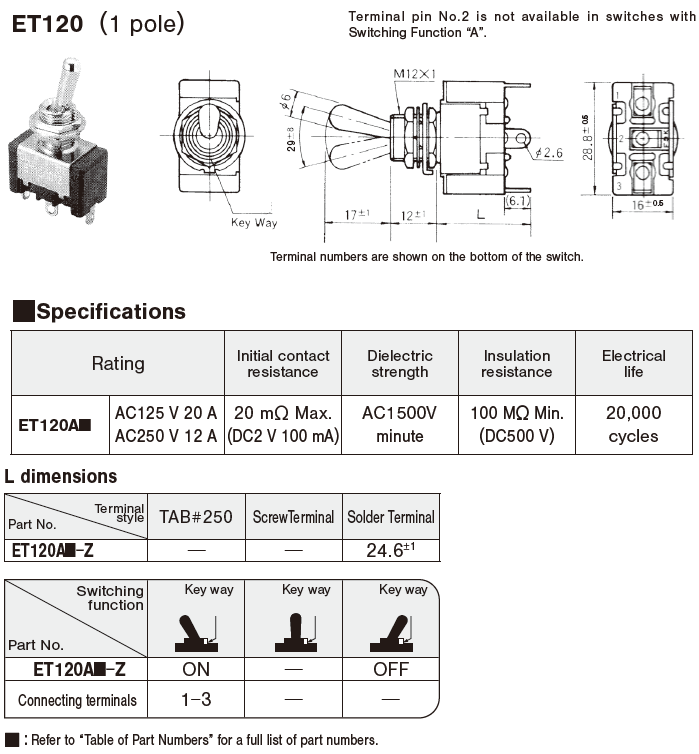

ET120 1 AC125V 20A
AC250V 12A		 ON-OFF 焊接端子
TAB＃250
螺丝端子(M4.5×0.6）
ET125 1 AC125V 25A
AC250V 15A		 ON-OFF
ON-ON
ON-OFF-ON		 焊接端子
TAB＃250
螺丝端子(M4.5×0.6）

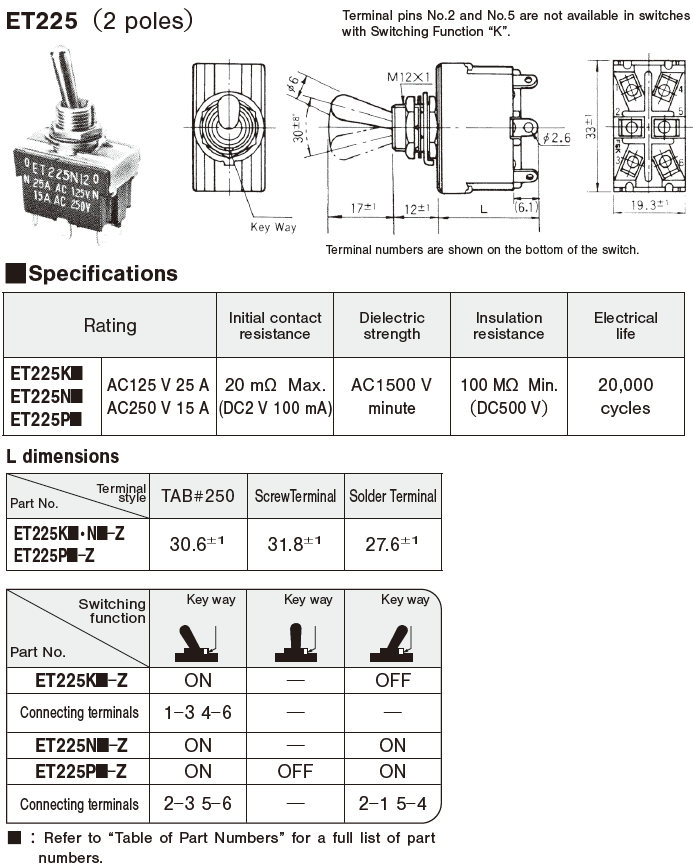

ET225 2 AC125V 25A
AC250V 15A		 ON-OFF
ON-ON
ON-OFF-ON		 焊接端子
TAB＃250
螺丝端子(M4.5×0.6）
ET425 4 AC125V 25A
AC250V 15A		 ON-OFF
ON-ON		 焊接端子

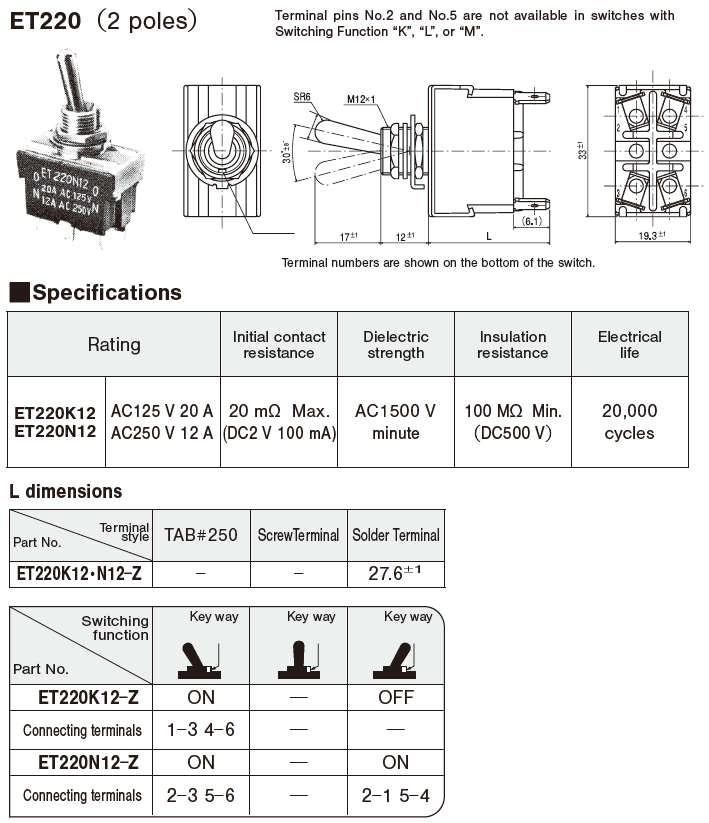

ET220 2 AC125V 20A
AC250V 12A		 ON-OFF
ON-ON		 焊接端子
TAB # 250
螺丝端子(M4×0.7）

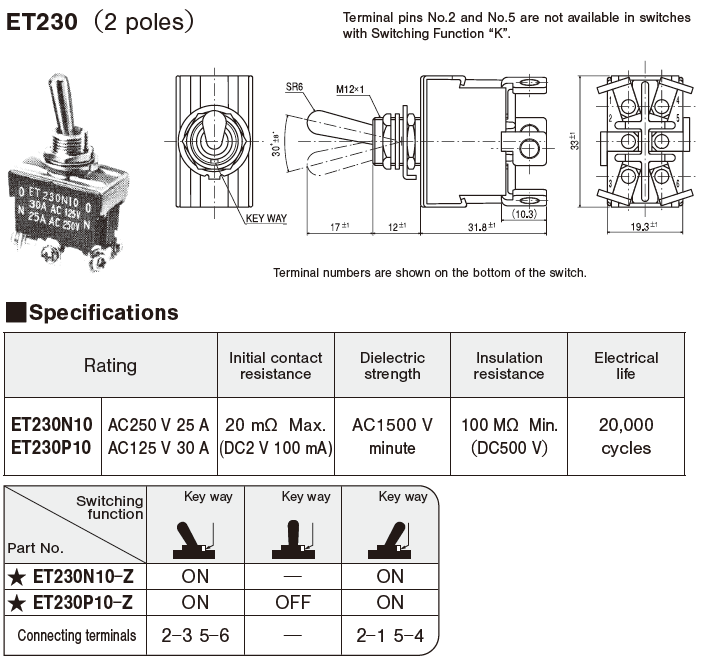

ET230 2 AC125V 30A
AC250V 25A		 ON-ON
ON-OFF-ON		 焊接端子
螺丝端子(M4.5×0.75）

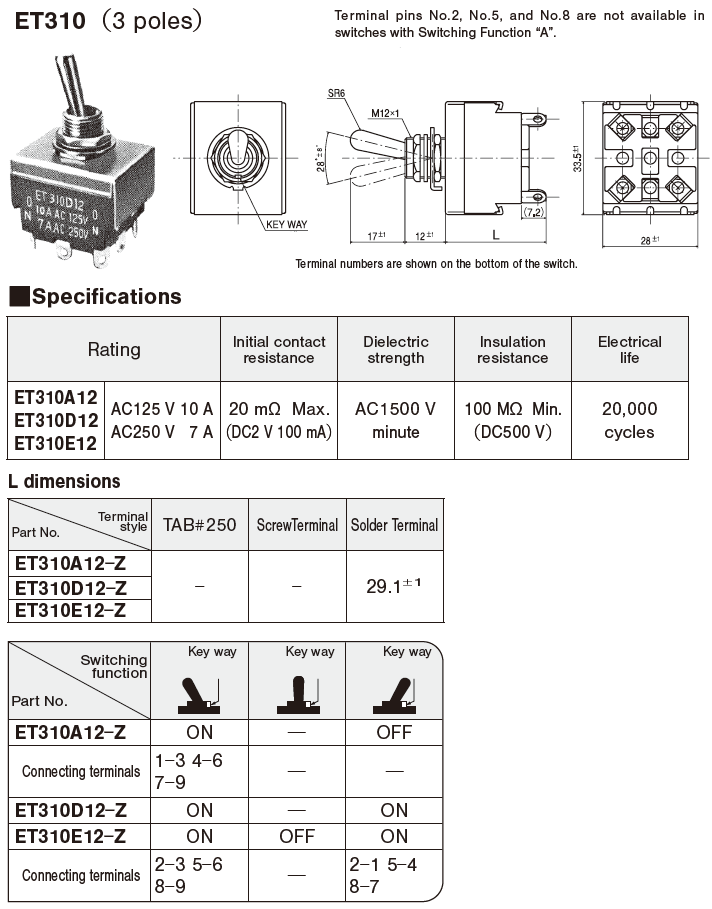

ET310 3 AC125V 10A
AC250V 7A		 ON-OFF
ON-ON
ON-OFF-ON		 焊接端子
TAB # 250
ET610N 板型 6 AC125V 10A
AC250V 7A		 ON-ON 焊接端子

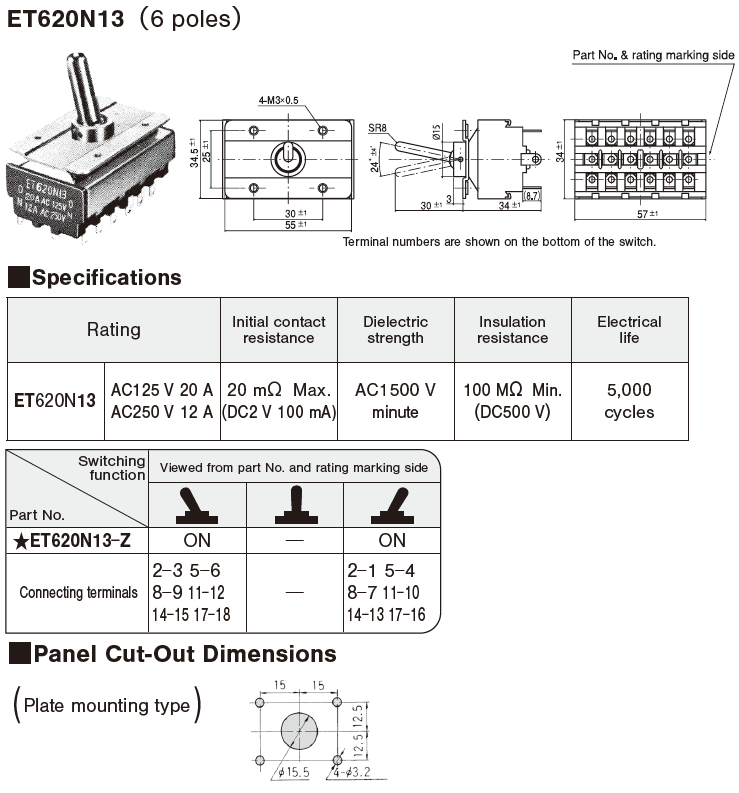

ET620N 板型 6 AC125V 20A
AC250V 12A		 ON-ON 焊接端子

型号列表和规格

型号 端接样式 额定 初始接触电阻 介电强度 绝缘阻抗 电气寿命
★ET110F-Z TAB ＃ 250 125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
ET115A－Z TAB ＃ 250 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 30,000 cycles
★ET115D－Z TAB ＃ 250 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 30,000 cycles
☆ET115A10－Z Screw Terminal 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 30,000 cycles
☆ET105A12－Z 焊接端子 125V 5A/AC250V 3A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET105D12－Z 焊接端子 125V 5A/AC250V 3A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET105E12－Z 焊接端子 125V 5A/AC250V 3A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET110A12－Z 焊接端子 125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
☆ET110D12－Z 焊接端子 125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
★ET110E12－Z 焊接端子 125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
★ET115C12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 20,000 cycles
★ET115E12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 30,000 cycles
ET115F12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 20,000 cycles
★ET115G12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 20,000 cycles
★ET115H12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 20,000 cycles
★ET120A12－Z 焊接端子 125V 20A/AC250V 12A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET125A10－Z Screw Terminal 125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 20,000 cycles
★ET215K10－Z Screw Terminal 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
★ET215N10－Z Screw Terminal 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
★ET125D12－Z 焊接端子 125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 20,000 cycles
☆ET210K12－Z 焊接端子 125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
☆ET210N12－Z 焊接端子 125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
☆ET210P12－Z 焊接端子 125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
★ET210PA12－Z 焊接端子 125V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET215K12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
★ET215M12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET215N12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 30,000 cycles
★ET215P12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
ET215S12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET220K12－Z 焊接端子 125V 20A/AC250V 12A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET215N－Z TAB ＃ 250 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET215P－Z TAB ＃ 250 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET225K－Z TAB ＃ 250 125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET220N12－Z 焊接端子 125V 20A/AC250V 12A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET225K12－Z 焊接端子 125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
ET225N12－Z 焊接端子 125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
ET225P12－Z 焊接端子 125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET310A12－Z 焊接端子 125V 10A AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET310D12－Z 焊接端子 125V 10A AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
☆ET310E12－Z 焊接端子 125V 10A AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles

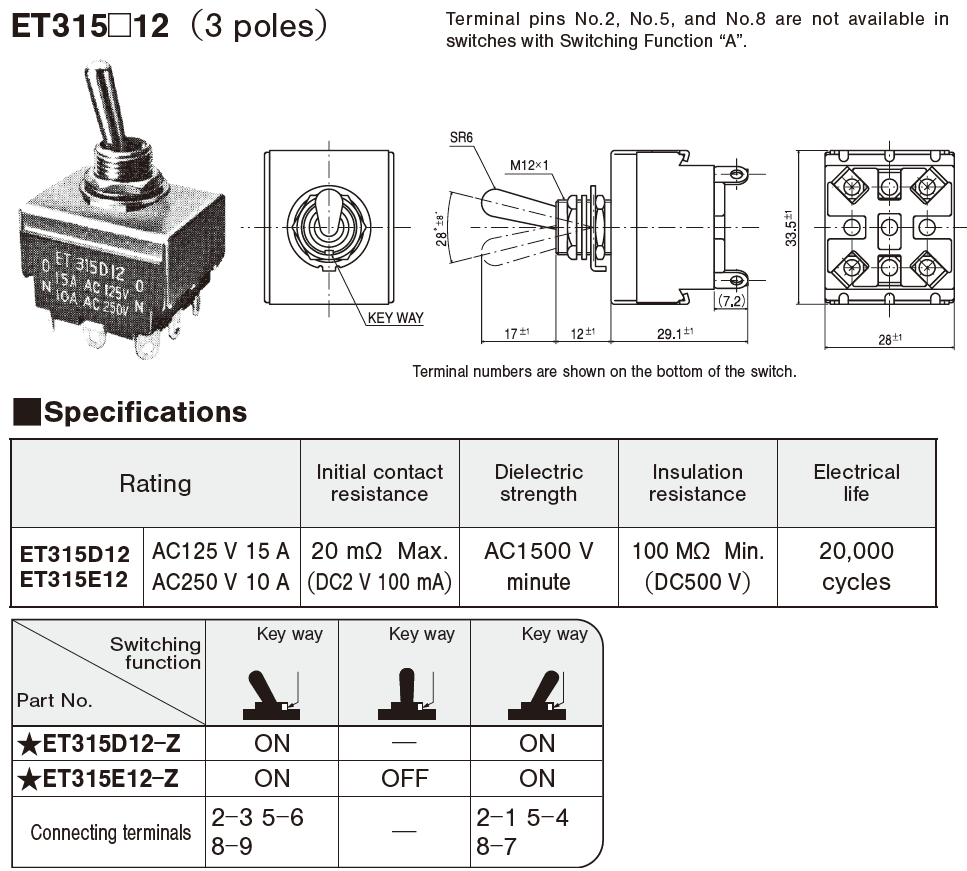

★ET315D12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET315E12－Z 焊接端子 125V 15A/AC250V 10A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
ET225P－Z TAB ＃ 250 125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET230N10－Z Screw Terminal 250V 25A/AC125V 30A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET230P10－Z Screw Terminal 250V 25A/AC125V 30A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles

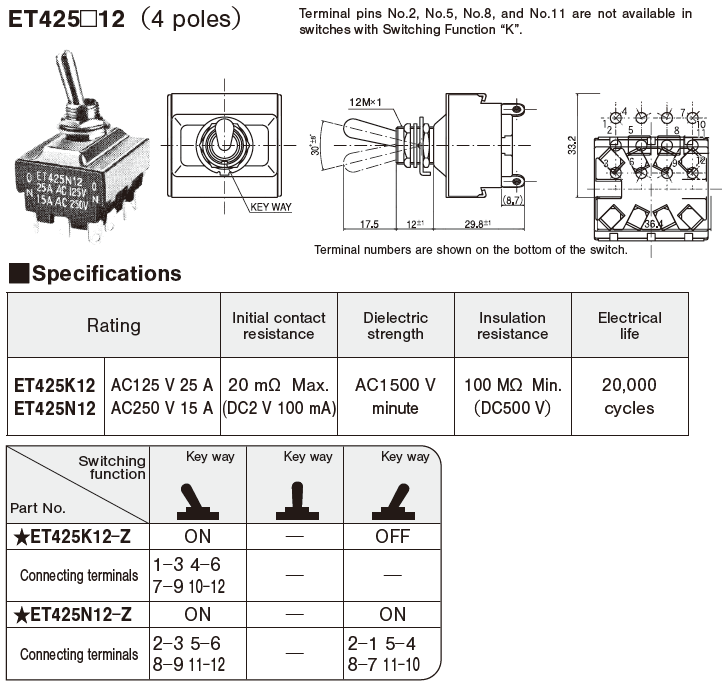

★ET425K12－Z 焊接端子 AC125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles
★ET425N12－Z 焊接端子 AC125V 25A/AC250V 15A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 20,000 cycles

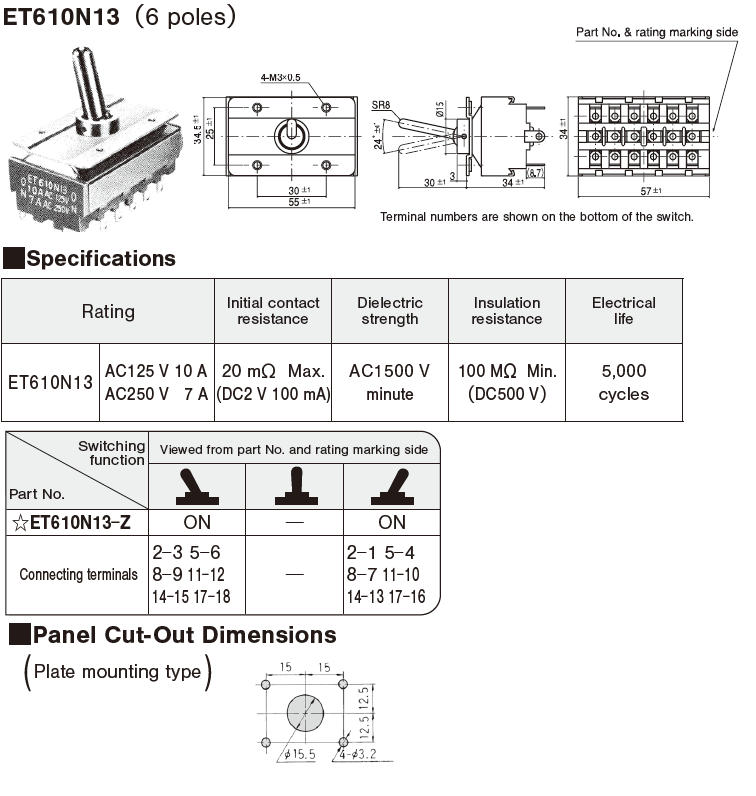

☆ET610N13－Z 焊接端子 AC125V 10A/AC250V 7A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100Ω Min.（DC500V） 5,000 cycles
★ET620N13－Z 焊接端子 125V 20A/AC250V 12A 20mΩ Max.（DC2V 100mA） AC1500V 1 minute 100MΩ Min.（DC500V） 5,000 cycles
☆半标准产品 / ★定制产品

使用注意事项

助焊剂清洁

溶剂：氟或酒精类型。

ET系列不可水洗。要清洗PC板，请用刷子清洁PC板的焊接表面，以使开关不会暴露在清洁液中
焊接规格

手工焊接 装置：烙铁 420℃, Max.; 3 seconds, Max.

关于防水帽：①安装在开关上的是内置螺母。 ②适用产品不是平板安装型。
