拨动开关 ８K
短肘节微型摇头开关
8K拨动开关专为印刷电路设计，因此很容易直接安装在印刷电路板上。附带一个支架以确保旋钮的稳定性 符合RoHS规范
- 特点
- 电路板安装 端子类型豊富 采用自熄性UL94V-0材料，具有出色的耐电弧性 环氧密封可防止焊料和助焊剂渗透 安装绝缘墙、提高可靠性 端子与地面之间的绝缘厚度4mm以上
产品参数
基本信息
| 电路 | SPDT 2PDT |
|---|---|
| 端子类型 | PC Straight PC Right angle PC Vertical mounting |
| 安装类型 | 通孔 通孔，直角 通孔，直角，垂直 |
| 开关功能 | ONｰON |
| 工作温度 | −30 ~ 85 °C |
| 储存温度 | −30 ~ 85 °C |
| 密封性 | 无可水洗 |
产品信息
设计图

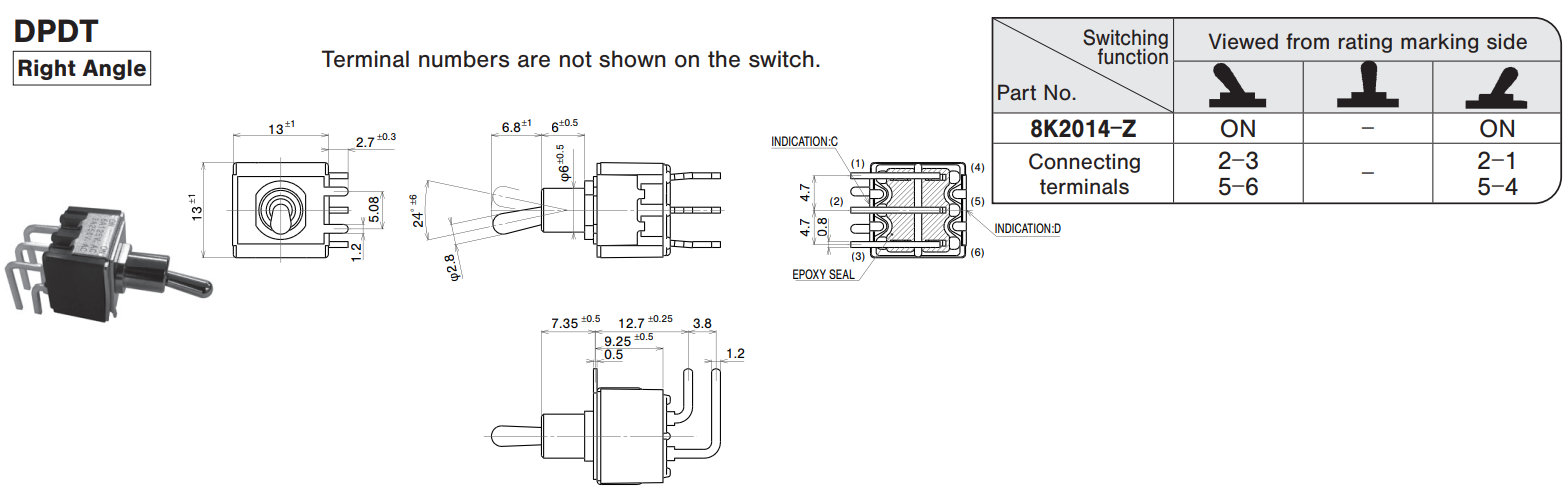

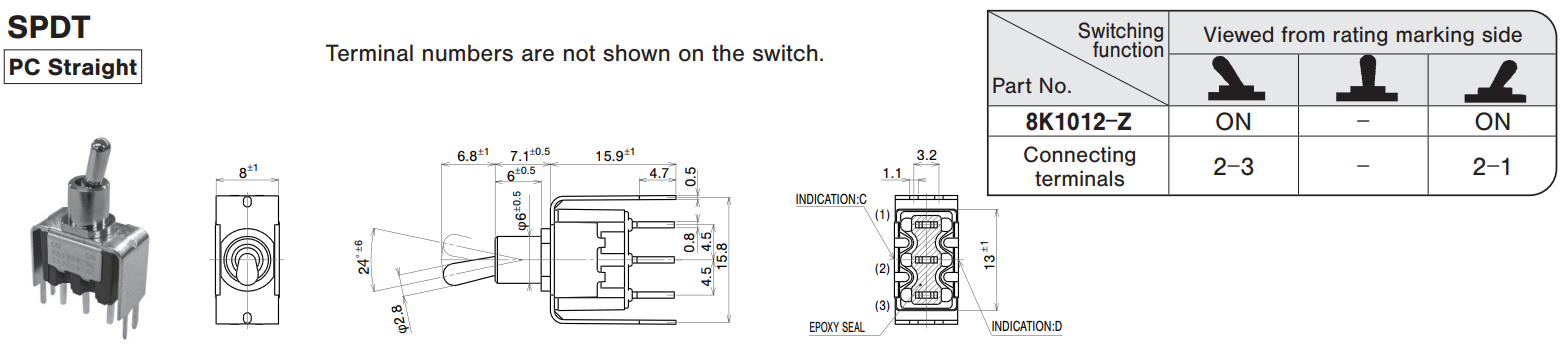

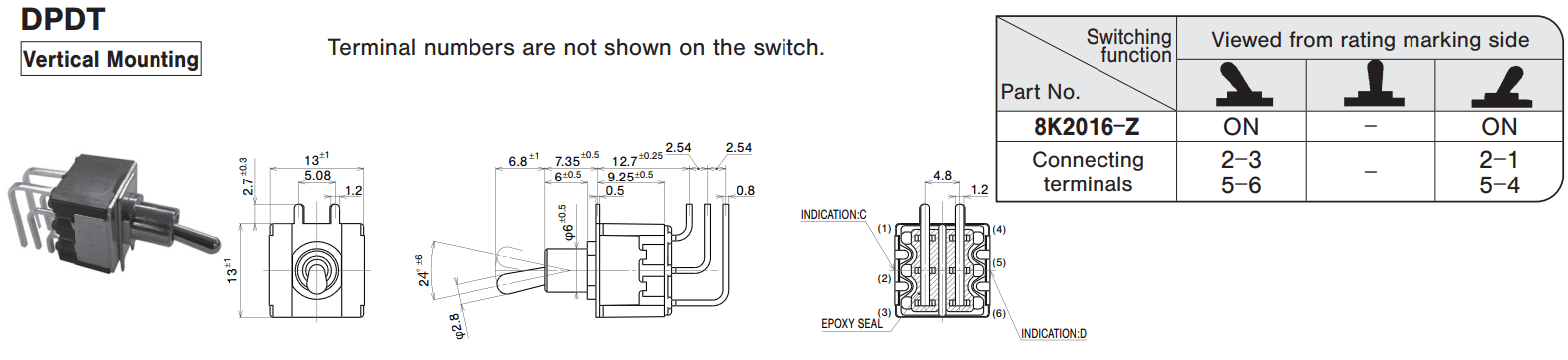

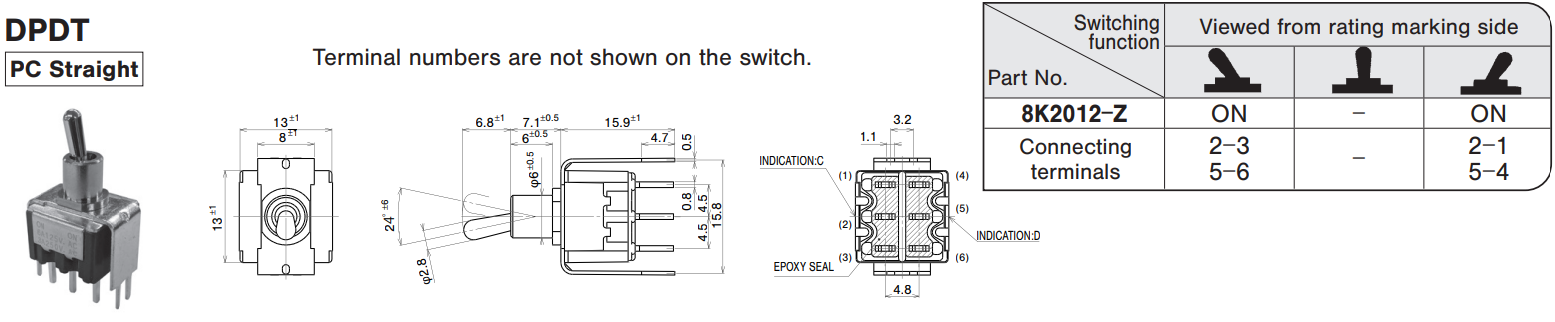

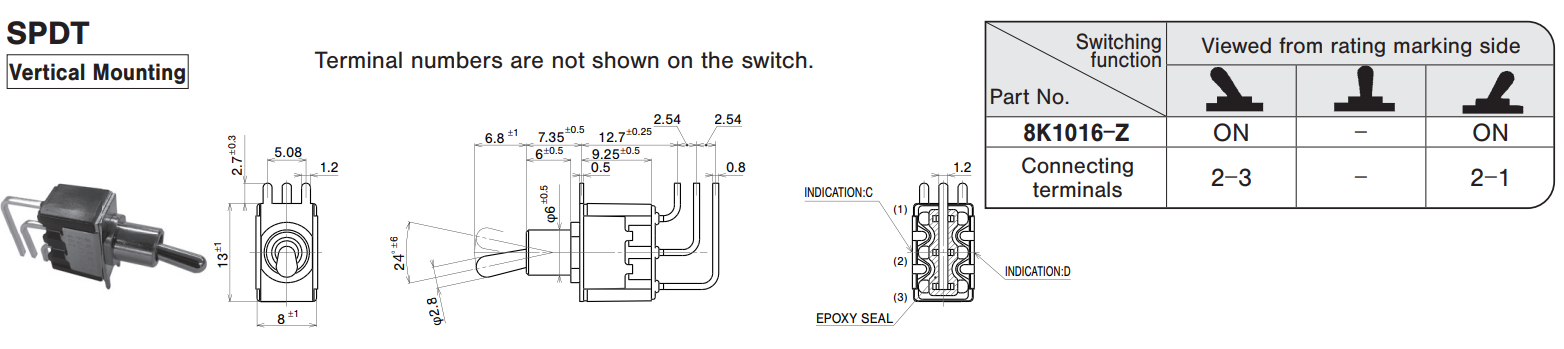

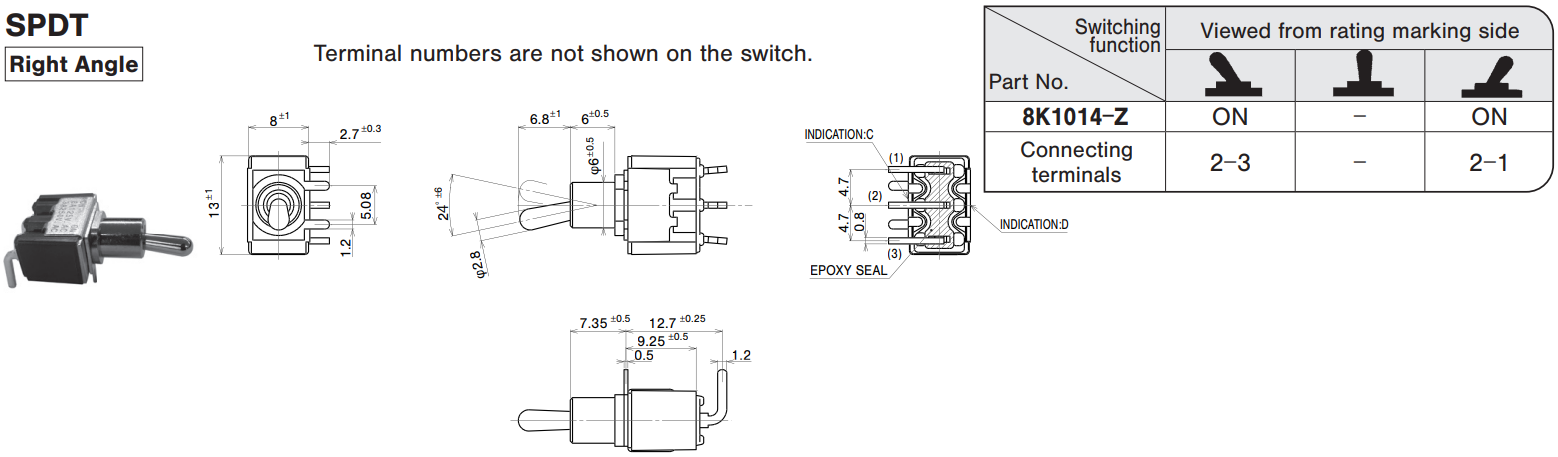

①外形尺寸图

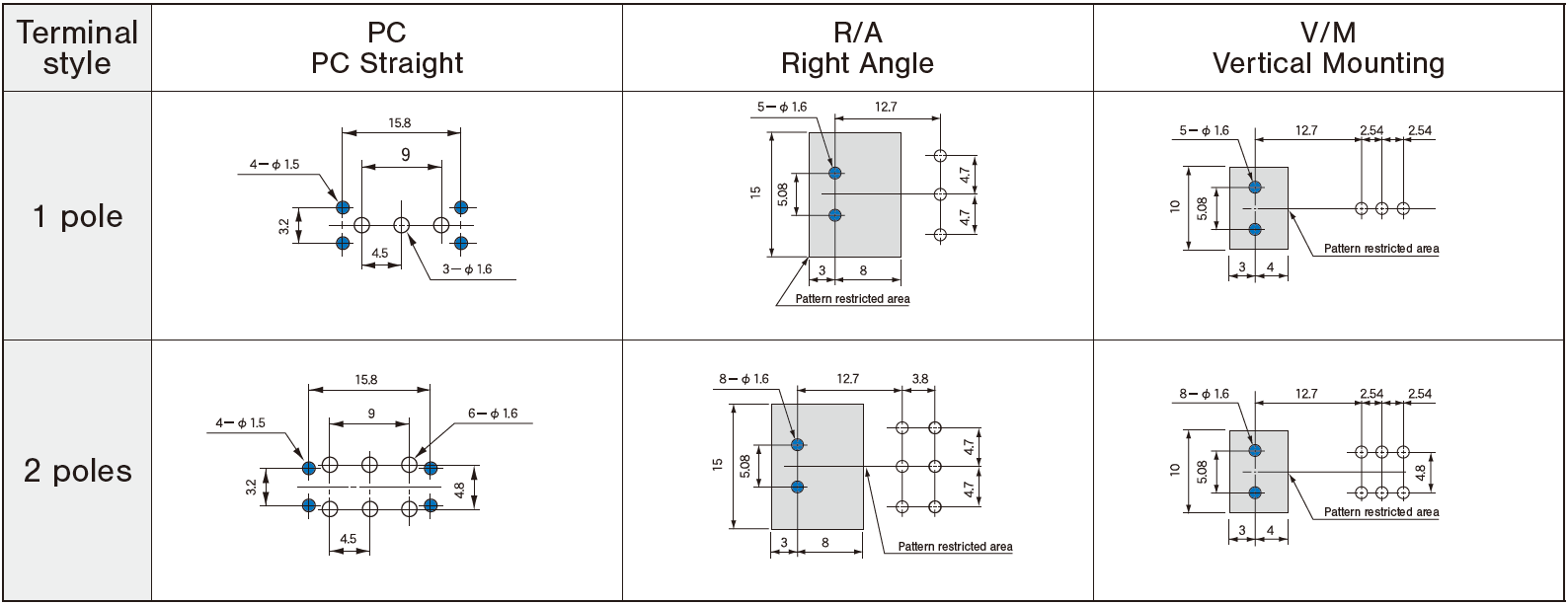

②印刷电路板孔尺寸
③8系列拨动开关选型表
标准规格
| 最大额定 | AC125V 6A/ AC250V 3A/ DC30V 4A |
|---|---|
| 初始接触电阻 | 镀银:10mΩ Max.（DC2～4V 1A） |
| 初始介电强度 | AC1500V 1minute |
| 初始绝缘阻抗 | 1000 MΩ Min. （DC500V) |
| 电气寿命 | 50,000次 循环 |
使用注意事项
| 助焊剂清洁 |
溶剂：氟或酒精类型。 不防水。 清洗印刷电路板时，用刷子清洁印刷电路板的焊接表面，以免开关接触到清洗液。 焊接后清洗应在端子后进行, 温度降至90℃或以下,或在室温下持续五分钟或更长时间 |
|---|---|
| 焊接规格 |
手工焊接 装置：烙铁 ①350°C Max. 3 sec. Max. ②310°C Max. 7 sec. Max. 自动焊接 装置：喷射波型或浸入式 最大275℃，最多 6秒。 上述焊接条件仅适用于带有直端子的开关。 由于直角端子无法自动焊接。直角端子应根据上述手工焊接中规定的条件, 进行手工焊接。。 将两个或多个端子焊接到公共焊盘时，请使用阻焊剂隔离端子。 |
| 安装开关 |
在将开关安装到印刷电路板上之前，请勿弯曲端子。 安装开关后，请避免开关旋钮等处印加设备重量的放置方式。 要将 pc 端子类型的面板固定, 请将开关螺钉主体拧紧到面板上, 然后焊接到印刷电路板上。 |
| 安装配件 |
焊接后安装配件。 |
型号显示
| 8 | K | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名称 |
操作部形狀 K:电路板安装 |
极数 1: 1极 |
开关特性 01:ONーON |
端接样式 2: PC Straight |
触点材料/电镀 无:Bs＋Ag or Cu＋Ag/Ag C:Bs＋Ag or Cu＋Ag/Ni＋Au
Bs=Brass |
◆端子类型
型号一览表
| 型号 | 电路 | 端接样式 | 开关特性 |
|---|---|---|---|
| 8K1012－Z | SPDP | PC Straight | ON-ON |
| 8K2012－Z | DPDT | PC Straight | ON-ON |
| 8K1014－Z | SPDP | PC Right Angle | ON-ON |
| 8K2014－Z | DPDT | PC Right Angle | ON-ON |
| 8K1016－Z | SPDT | PC Vertical Mount | ON-ON |
| 8K2016－Z | DPDT | PC Vertical Mount | ON-ON |
