产品参数
基本信息
| 适用介质 | 不腐蚀镍基耐腐蚀合金，SUS316L的气体和液体 |
|---|---|
| 压力类型 | 绝压 |
| 工作压力 | 0~100 kPa(abs) 0~200 kPa(abs) |
| 工作温度 | 0 ~ 50℃(电路部件) 0 ~ 150℃（接液部分） |
| 补偿温度 | 100 ~ 150℃（接液部分） |
| 工作湿度 | 35 ~ 85%RH(无洁露或结冰) |
| 储存温度 | -20 ~ 70℃(气压，湿度65％以下) |
| 绝缘电阻 | 50MΩ以上(125VDC) |
| 耐电压 | 125VAC, 60s(漏电流 1mA以下) |
| 受压元件材质 | SUS316L 镍基耐蚀合金 |
| 压力端口 | 9/16-18UNF |
| 质量 | 约 140g |
| 电源电压 | 12 ~ 24±10%VDC |
| 涟波含量 | 10 %(P-P)以下 |
| 电流消耗 | 20 mA以下 |
| 批准 | UL认证 |
产品信息
型号显示
| PA-930- | 202 | A- | VC |
|---|---|---|---|
| 系列名称 | 压力量程 102：0 ~ 100 kPa abs 202：0 ~ 200 kPa abs |
指示方式 A：绝对压 |
接头形状 VC：9/16-18UNF |
型号一览
| 型号 | 额定压力 | 最大压力 | 破坏压力 | 压力类型 | 压力端口 |
|---|---|---|---|---|---|
| PA-930-102A-VC | 0 ~ 100 (abs) | 300 (abs) | 300 (abs) | 绝对压力 | 9/16-18UNF |
| PA-930-202A-VC | 0 ~ 200 (abs) | 300 (abs) | 300 (abs) | 绝对压力 | 9/16-18UNF |
环境特性
型号显示
| PA-930- | 202 | A- | VC |
|---|---|---|---|
| 系列名称 | 压力量程 102：0 ~ 100 kPa abs 202：0 ~ 200 kPa abs |
指示方式 A：绝对压 |
接头形状 VC：9/16-18UNF |
模拟信号输出
◆无特殊记载时，均为接液温度125 ± 5°C、环境温度25 ± 5°C、驱动电压24 VDC下的规格标准。
| 型号 | 102A | 202A |
|---|---|---|
| 额定压力 | 100kPa (abs) | 200kPa (abs) |
| 输出电压 | 1 ~ 5V DC | |
| 零电压※1 | 1 ± 0.04V | |
| 跨距电压※1 | 4 ± 0.04V | |
| 输出电流 | 最大 1mA(负载电阻 5 kΩ以上) | |
| 线性/滞后 | ± 0.5%F.S. | |
| 温度特性零点 | ± 0.3 %F.S./°C （100~150 °C，参考温度为125 °C） |
± 0.2 %F.S./°C （100~150 °C，参考温度为125 °C） |
| 温度特性量程 | ± 0.2 %F.S./°C （100~150 °C，参考温度为125 °C） |
|
| 响应速度 | 约 2 ms. | |
*1：接液温度：125°C 环境温度：25°C
外形尺寸图

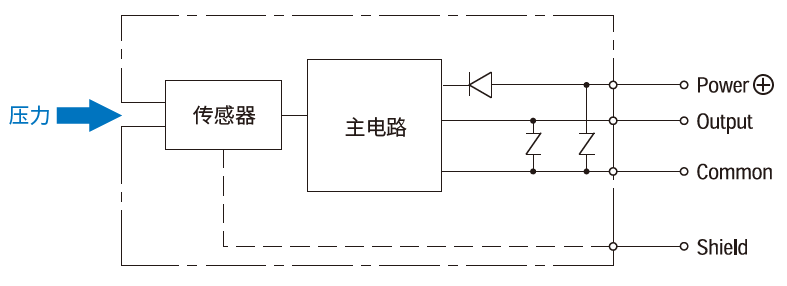

内部电路
