按钮开关 8Y
超小型按钮开关
采用自熄性 (UL94V-0) 材料，具有出色的耐电弧性 端子与接地之间的绝缘距离最小为4mm 开关底部采用环氧树脂密封，有效防止焊锡和助焊剂进入 极之间的绝缘隔板结构有助于防止极间短路 符合RoHS规范
- 特点
- 是一款超小型本体却配备大型操作部的开关 适用于面板空间有限但需要较大执行器的应用场景 绝缘隔板设计 UL, CSA
产品参数
基本信息
| 电路 | SPDT 2PDT 3PDT |
|---|---|
| 端子类型 | 焊片 |
| 安装类型 | 面板安装 |

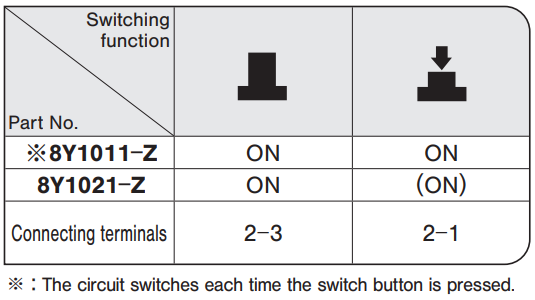

| 开关功能 | ONｰON ON-(ON) |
| 工作温度 | －30～＋85℃ |
| 储存温度 | －40～＋85℃ |
| 密封性 | 无可水洗 |
产品信息
设计图

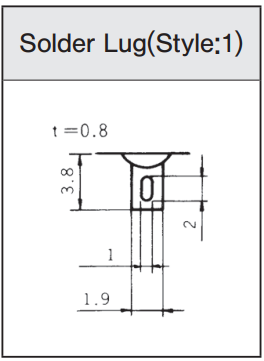

①端子形状

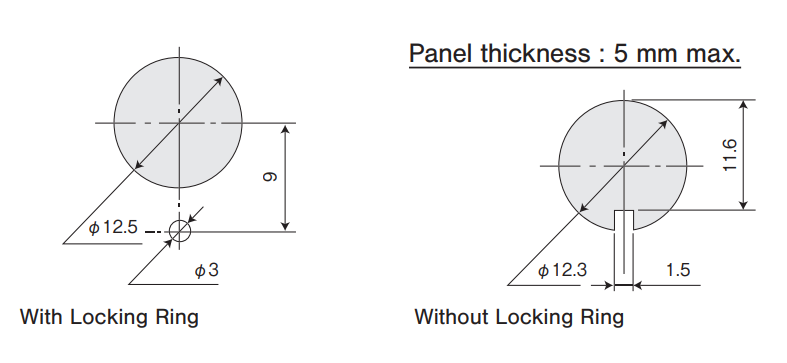

②面板开孔图

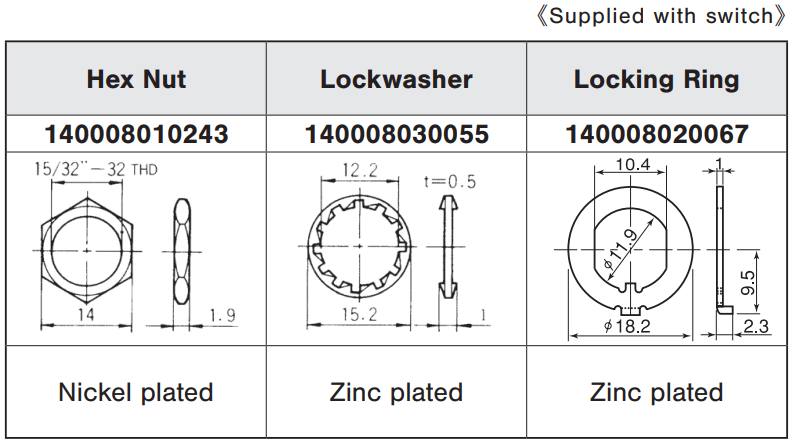

③标准配件

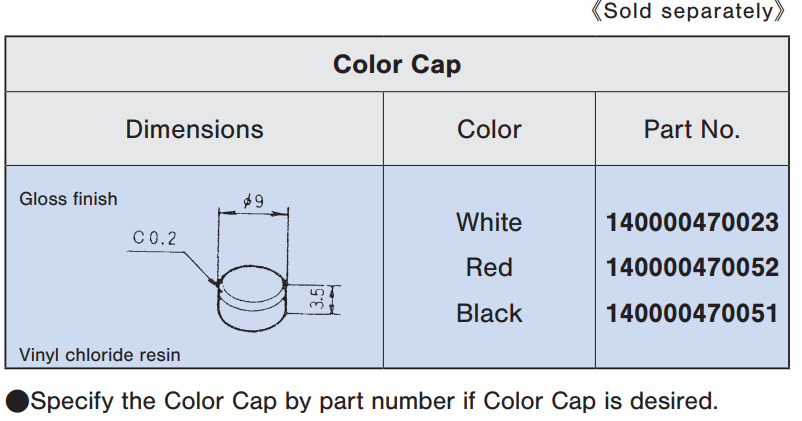

④可选配件

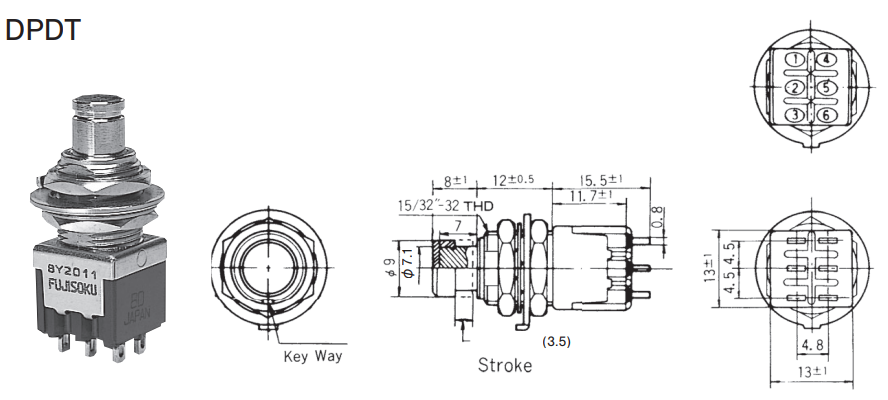

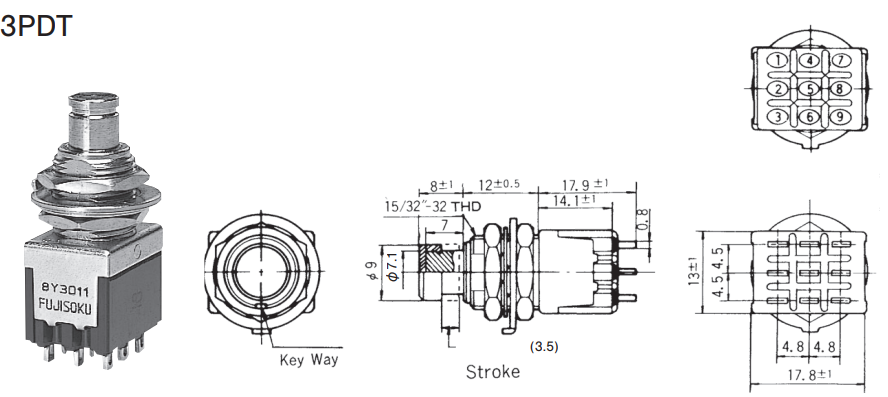

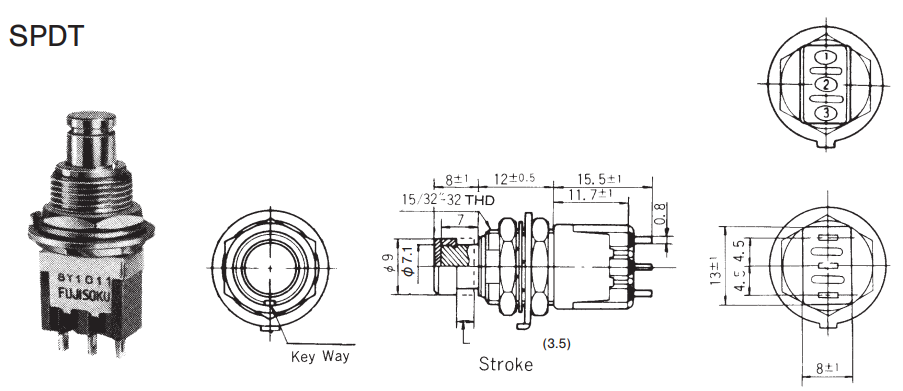

⑤外形尺寸图

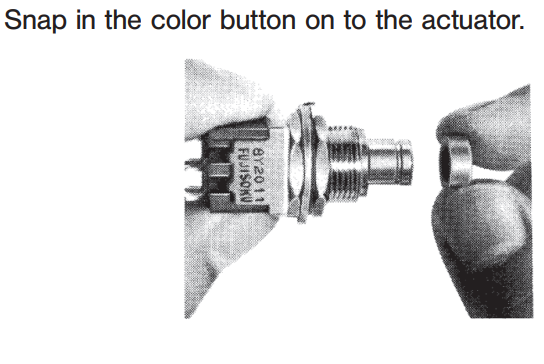

⑥彩色帽安装
操作注意事項
| 焊接规格 |
①手工焊接: 焊铁 420℃ Max. 3 sec. Max. |
|---|---|
| 清洁规格 |
①请使用氟系或酒精系溶剂进行清洗。 |
| 关于安装 | ①在安装到印刷电路板之前，请勿弯曲端子。 ②安装开关后，请避免设备重量压在开关旋钮等部位上。 ③对于 PC端子类型的面板固定方式，请先将开关主体通过螺丝固定在面板上，然后再进行焊接到印刷电路板。 |
标准规格
| 额定 | AC125V 6A AC250V 3A DC30V 4A（电阻负载） |
|---|---|
| 初始接触电阻 | 10 mΩ以下（DC2～4V 1A） |
| 初始耐电压 | AC1500V 一分钟 |
| 初始绝缘电阻 | 1000 MΩ以上 （DC500V） |
| 电气寿命 | 替代型：40,000次 瞬间型：25,000次 |
型号显示
| 8 | N | 1 | 01 | 1 | C- | Z |
|---|---|---|---|---|---|---|
|
系列名称 |
操作部形狀 Y:Mustang type |
极数 1: 1极 |
开关特性 01: ON-ON |
端接样式 1: 焊接端子 |
电镀材料 无：Bs+Ag或Cu+Ag/Ag |

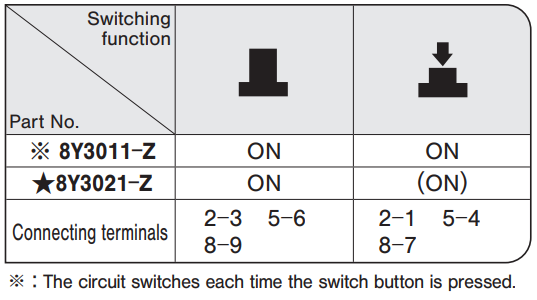

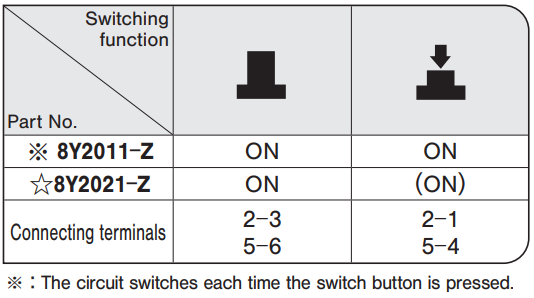

型号一览表
| 型号 | 极数 | 开关特性 | 端接样式 |
|---|---|---|---|
| 8Y1011－Z | 単极 | ON－ON | 焊接端子 |
| 8Y2011－Z | 2极 | ON－ON | 焊接端子 |
| 8Y3011－Z | 3极 | ON－ON | 焊接端子 |
| 8Y1021－Z | 単极 | ON-(ON) | 焊接端子 |
| ☆ 8Y2021－Z | 2极 | ON-(ON) | 焊接端子 |
| ★ 8Y3021－Z | 3极 | ON-(ON) | 焊接端子 |
☆半标准产品 / ★定制产品
